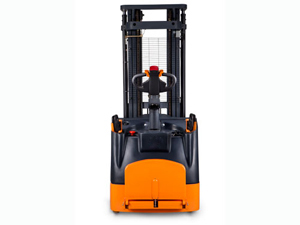

Description of Power Stacker
CHN vysokozdvižný vozík je kompaktní vozidlo s nosností 1000 nebo 1500 kg. Je vhodný pro středně nebo vysoce intenzivní přepravu palet a stohování. Tento napájený zásobník je k dispozici s platformou nebo bez ní. Při přepravě materiálu na velké vzdálenosti se doporučuje používat plošinu.
Features of Power Stacker
1. This powered stacker adopts Swiss BUCHER brand or Italy HYDRAPP hydraulic pump, Řídící elektronika značky CURTIS a Německá rukojeť.
2. Our power stackers use Germany Mannstaedt forklift profile for mast building.
3. It possesses regenerative braking function and adopts battery side extraction.
4. CHN powered stacker is installed with emergency power disconnect switch.
5. Nouzové reverzní zařízení na rukojeti poskytuje zvýšenou provozní bezpečnost.
Technical Data of Power Stacker
| Označení | Model | XE10A | XE10B | XE15A | XE15B | XEH15A | XEH15B | |
| Pohon | Elektrický | Elektrický | Elektrický | Elektrický | Elektrický | Elektrický | ||
| Provozní typu | Stojící | ručně vedený | Stojící | ručně vedený | Stojící | ručně vedený | ||
| Nosnost/náklad | Q Kg | 1000 | 1000 | 1500 | 1500 | 1500 | 1500 | |
| Těžiště břemene | C mm | 600 | 600 | 600 | 600 | 600 | 600 | |
| Rozvor náprav | Y mm | 1280 | 1280 | 1330 | 1330 | 1342 | 1342 | |
| Hmotnosti | Hmotnosti (bez baterie) | Kg | 700 | 680 | 775 | 755 | 930 | 905 |
| Hmotnost na nápravu, nabitá (drive konec) | Kg | 736 | 728 | 962 | 937 | 1126 | 1106 | |
| Hmotnost na nápravu, nabitá (zatížení konec) | Kg | 1164 | 1152 | 1563 | 1568 | 1554 | 1549 | |
| Kola/podvozek | Pneumatiky | Polyuretan | ||||||
| Jízdní kola / podvozek velikost | mm | Φ250 × 80 | Φ250 × 80 | Φ250 × 80 | Φ250 × 80 | Φ250 × 80 | Φ250 × 80 | |
| Zatížení kola / podvozek velikost | mm | Φ80 × 70 | Φ80 × 70 | Φ80 × 70 | Φ80 × 70 | Φ80 × 70 | Φ80 × 70 | |
| Vyvažování kol / podvozku velikost | mm | Φ125 × 50 | Φ125 × 50 | Φ125 × 50 | Φ125 × 50 | Φ125 × 50 | Φ125 × 50 | |
| Běhoun, řídit končí | mm | 690 | 690 | 690 | 690 | 690 | 690 | |
| Nabít končí | mm | 400 | 400 | 400 | 400 | 400 | 400 | |
| Základní rozměrys | Celková výška | h1 mh1 mm h1 mm | 1750 | 1750 | 1750 | 1750 | 1750 | 2155 |
| Celková výška zdarma | h2 mm | / | / | / | / | / | 1600 | |
| Celková výška | h3 mm | 2500 | 2500 | 2500 | 2500 | 2500 | 4800 | |
| rozšířené stožár výšku | h4 mm | 2956 | 2956 | 2956 | 2956 | 2956 | 5285 | |
| Výška ve spuštěném stavu | h5 mm | 86 | 86 | 86 | 86 | 86 | 86 | |
| Celková šířka | L1 mm | 1950 | 1890 | 2020 | 1960 | 2023 | 1963 | |
| Délka včetně nosné desky vidlí | L2 mm | 797 | 737 | 869 | 809 | 873 | 793 | |
| Celková šířka | b1 mm | 850 | 850 | 850 | 850 | 924 | 924 | |
| Fork Základní rozměrys | s/e/l mm | 170/66/1150 | 180/66/1150 | |||||
| Rozměr přes vidle | b3 mm | 570 or 680 | ||||||
| Min. světlá výška | m mm | 30 | 30 | 30 | 30 | 30 | 30 | |
| Šířka uličky | Ast mm | 2225 | 2140 | 2300 | 2210 | 2300 | 2210 | |
| Poloměr otáčení | Wa mm | 1545 | 1460 | 1610 | 1520 | 1610 | 1520 | |
| Moc dat | Rychlost jízdy s/bez břemeneed | km/h | 5.2/6 | 4/5 | 5.2/6 | 4/5 | 4.6/5.2 | 4.6/5.2 |
| Rychlost jízdy s/bez břemeneed | mm/s | 90/120 | 90/120 | 90/120 | 90/120 | 120/150 | 120/150 | |
| Rychlost spouštění s/bez břemeneed | mm/s | 125/80 | 125/80 | 125/80 | 125/80 | 150/125 | 150/125 | |
| Max. stoupavost s/bez břemeneed | % | 5/8 | 5/8 | 5/8 | 5/8 | 5/8 | 5/8 | |
| Provozní brzda | elektromagnetická | |||||||
| Elektroinstalace | Výkon hnacího motoru | kW | 1.2 (DC), 1.5 (AC) | 1.2 (DC), 1.5 (AC) | 1.2 (DC), 1.5 (AC) | |||
| Výkon motoru Celková výškau | kW | 2.2/3.0 | 2.2/3.0 | 2.2/3.0 | ||||
| Napětí baterie / jmenovité kapacity | V/Ah | 24/180 (210) | 24/210 (240-280) | 24/240 (280) | ||||
| Hmotnost baterie | Kg | 210 (230) | 230 (250-280) | 250 (280) | ||||
| Ostatní | Řídící jednotka | MOSFET Control | ||||||
| Hladina hluku na provozovatele ucho | dB(A) | < 70 | ||||||
Výška údaje volby
| Model | Mast typu | Celková výškah3 (mm) | Výška stožáru zavřeno h1 (mm) | Free Celková výškah2 (mm) | Výška stožáru prodloužena h4 (mm) |
| XE10/XE15 | Svobodná | 1600 | 1980 | 1600 | 1980 |
| Dvojí | 2500 | 1750 | / | 2956 | |
| Dvojí | 3000 | 2000 | / | 3465 | |
| Dvojí | 3500 | 2250 | / | 3965 | |
| Dvojí | 4000 | 2500 | / | 4465 | |
| Třikrát | 4500 | 2055 | 1490 | 4979 | |
| XEH15 | Třikrát | 4800 | 2155 | 1600 | 5285 |
| Třikrát | 5000 | 2255 | 1660 | 5485 | |
| Třikrát | 5500 | 2445 | 1820 | 5985 |
CHN Forklift (NingBo) Co., Ltd is a professional manufacturer of power stackers in China. We also supply many other high-quality products for customers, such as electric stacker, electric reach truck, electric tow tractor, scissor lift, aerial order picker, manual warehouse equipment, customized truck, etc. We have a professional technical team, some of who have more than 15 years’ working experience and predominant R&D ability. Our powered stackers have passed CE and ISO9001: 2008 certifications and they have been well received by clients from 40 different countries and regions. We are also very delighted to provide OEM and ODM production of power stacker.
