JazykСтандартный Электрический Штабелер

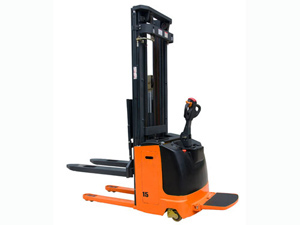

Описание Стандартного Электрического Штабелера ХЕ/ХЕН
Наш стандартный электрический штабелер CHN используется для загрузочных и разгрузочных работ средней и высокой интенсивностью. Он служит для транспортировки грузов внутри складов, производственных площадок, магазинов и др. Он может быть использован индивидуально или вместе с платформой, которая необходима для транспортировки на большие расстояния.
Грузоподъемность электрического штабелера ХЕ/ХЕН ранжируется от 1000 до 2000 кг.
Особенности Стандартного Электрического Штабелера ХЕ/ХЕН
1.Компания Germany Mannstaed обеспечивает сырьевой материал для производства.
2.Гидравлический насос швейцарской или итальянской торговой марки.
3.Функция рекуперативного торможения.
4.Электроконтроллер от CURTIS.
5.Переключатели от немецкой Frei.
6.Боковая дверца и крышка батареи могут быть просто открыты. Батарея может быть вынута сбоку, что обеспечивает удобство замены или ремонта.
7.Блок аварийного обслуживания обеспечивает безопасность.
8.Аварийный выключатель питания.
9.Тормозная система приводиться в работу в верхнем правом положении, что обеспечивает безопасность работы штабелера.
10.Встроенный клапан снятия давления позволяет избегать перегрузок штабелера, повышает его надежность.
11.Мачта и рамы могут быть заменены.
Выбор Показателей Высоты Для Стандартного Электрического Штабелера ХЕ/ХЕН
| 1 | Высота опущенной мачты | h1 мм | 1980 | 2180 | 1750 | 2000 | 2150 | 2350 | 2500 | 1955 | 2055 |
| 2 | Свободный подъем | h2 мм | 1600 | 1800 | / | / | / | / | / | 1390 | 1490 |
| 3 | Высота подъема | h3 мм | 1600 | 1800 | 2500 | 3000 | 3300 | 3700 | 4000 | 4200 | 4500 |
| 4 | Высота мачты при выдвижении | h4мм | 1980 | 2180 | 2956 | 3465 | 3765 | 4165 | 4465 | 4679 | 4979 |
Рисунок модели ХЕ
Технические Характеристики Стандартного Электрического Шатбелера ХЕ
| Спецификации | Модель | XEH15 | |
| Источник питания | Электрический | ||
| Положение оператора | Стоя или пешеходное положение | ||
| Грузоподъемность | Q кг | 1500 | |
| Расстояние центра загрузки | C мм | 600 | |
| Расстояние загрузки | X мм | 443 | |
| Колесная база | Y мм | 1342 | |
| Вес | Вес без батареи | Кг | 930 |
| Загрузка моста (с весом) приводная пара, пара загрукзи | Кг | 1126/1554 | |
| Загрузка моста (без веса) приводная пара, пара загрукзи | Кг | 826/354 | |
| Колеса | Шины | полиуретан | |
| Размер шин приводная пара | мм | Φ250×80 | |
| Размер шин пара загрузки | Мм | Φ80×70 | |
| Размер колеса балансировки | мм | Φ125×50 | |
| Число колес (X=приводное колесо) приводная пара/пара загрузки |
1x-2/4 | ||
| Колея приводная пара | Мм | 690 | |
| Колея пара загрузки | Мм | 500 | |
| Размеры | Данные о высоте ниже | ||
| Высота опущенной вилки | h5 мм | 86 | |
| Высота ручки в позиции старта (макс.Мин) | h6 мм | 1350/985 | |
| Общая длина | L1 мм | 2023 | |
| Длина вилки | L2 мм | 873 | |
| Общая ширина | b1 мм | 924 | |
| Размеры вилки | s/e/l мм | 180/66/1150 | |
| Ширина вилки | b3 мм | 570 or 680 | |
| Минимальный клиренс | m мм | 30 | |
| Ширина прохода с паллетами 800x1200 по длине | Ast мм | 2300 | |
| Радиус разворота | Wa мм | 1610 | |
| Рабочие характеристики | Скорость перемещения с загрузкой и без | Км/ч | 5.2/6 |
| Скорость подъема с загрузкой и без | Мм/сек | 120/150 | |
| Скорость опускания с загрузкой и без | Мм/сек | 150/125 | |
| Максимальный уклон с загрузкой и без | % | 5/8 | |
| Тормоз | Электромагнитны | ||
| Электрический двигатель | Мощность приводного двигателя | кВт | 1.2 |
| Мощность двигателя подъема | кВт | 3 | |
| Напряжение/мощность батареи | В/А/ч | 24/240-270 | |
| Вес батареи | кг | 250 | |
| Другое | Контроллер привода | МОП-транзистор | |
| Уровень шума для оператора | дБ | <70 | |
Данные о высоте Стандартного Электрического Штабелера ХЕН
| 1 | Высота опущенной мачты | h1 мм | 2155 | 2225 | 2295 | 2395 |
| 2 | Свободный подъем | h2 мм | 1600 | 1660 | 1720 | 1820 |
| 3 | Высота подъема | h3 мм | 4800 | 5000 | 5200 | 5500 |
| 4 | Высота мачты с выдвижением | h4 мм | 5285 | 5485 | 5685 | 5985 |
Технические Данные Стандартного Электрического Штабелера ХЕ20
| Спецификации | 1 | Модель | XE20A | XE20B | |
| 2 | Источник питания | электрический | Электрический | ||
| 3 | Положение оператора | стоя | пешеходное | ||
| 4 | Грузоподъемность | Q кг | 2000 | 2000 | |
| 5 | Центр загрузки | C мм | 600 | 600 | |
| 6 | Колесная база | Y мм | 1370 | 1370 | |
| Вес | 1 | Вес штабелера без батареи | Кг | 1210 | 1190 |
| 2 | Максимальная загрузка моста привода | Кг | 1164 | 1131 | |
| 3 | Максимальная загрузка пары загрузки | кг | 2302 | 2310 | |
| Колеса | 1 | Шины | Полиуретан | Полиуретан | |
| 2 | Размер приводного колеса | Мм | Ф230×75 | Ф230×75 | |
| 3 | Размер колеса загрузки | Мм | Ф80×70 | Ф80×70 | |
| 4 | Размер колеса баланса | Мм | Ф150×60 | Ф150×60 | |
| 6 | Колея приводная пара | Мм | 400, 500 | 400, 500 | |
| 7 | Колея пара загрузки | Мм | 800 | 800 | |
| Размеры | 1 | Высота опущенной мачты | h1 мм | 1805 | 1805 |
| 2 | Свободный подъем | h2 мм | / | / | |
| 3 | Высота подъема | h3 мм | 2500 | 2500 | |
| 4 | Высота вилки при выдвижении | h4 мм | 3020 | 3020 | |
| 5 | Высота опущенной вилки | h5 мм | 90 | 90 | |
| 6 | Общая длина | L1 мм | 2110 | 2030 | |
| 7 | Длина вилки | L2 мм | 956 | 956 | |
| 8 | Общая ширина | b1 мм | 942 | 942 | |
| 9 | Размеры вилки | s/e/l мм | 180/70/1150 | 180/70/1150 | |
| 10 | Ширина вилки | b3 мм | 570 or 680 | 570 or 680 | |
| 11 | Минимальный клиренс | m мм | 30 | 30 | |
| 12 | Ширина прохода | Ast мм | 2385 | 2385 | |
| 13 | Радиус разворота | Wa мм | 2029 | 1685 | |
| Рабочие характеристики | 1 | Скорость перемещения с загрузкой и без | Км/ч | 4/5 | 4/5 |
| 2 | Скорость подъема с загрузкой и без | м/сек | 90/130 | 90/130 | |
| 3 | Скорость опускания с загрузкой и без | м/сек | 140/100 | 140/100 | |
| 4 | Макс. Уклон с загрузкой и без | % | 5/8 | 5/8 | |
| 5 | Тормоз | Электромагнитный | |||
| электродвигатель | 1 | Мощность приводного двигателя | кВт | 1.2(DC),1.5(AC) | 1.2(DC),1.5(AC) |
| 2 | Мощность мотора подъема | кВт | 3.0 | 3.0 | |
| 3 | Напряжение/мощность батареи | В/А/ч | 24/210(240-280) | 24/210(240-280) | |
| 4 | Вес батареи | Кг | 230(250-280) | 230(250-280) | |
| Другое | 1 | Приводной контроль | МОП-транзистор | ||
| 2 | Уровень шума для оператора | дБ | <70 | <70 | |
Показатели высоты
| Мачта | Подъем (мм) | Высота с опущенной мачтой (мм) | Свободный подъем (мм) | Высота с мачтой в выдвинутом положении |
| Одинарная | 1600 | 2055 | 1600 | 2055 |
| Двойная | 2500 | 1805 | / | 3020 |
| Двойная | 3000 | 2055 | / | 3520 |
| Двойная | 3500 | 2305 | / | 4020 |
| Двойная | 4000 | 2555 | / | 4500 |
| Тройная | 4500 | 2055 | 1490 | 5067 |
| Тройная | 4800 | 2155 | 1590 | 5367 |
| Тройная | 5000 | 2215 | 1670 | 5547 |
| Тройная | 5500 | 2375 | 1850 | 6027 |
CHN Forklift (NingBo) Co., Ltd является профессиональным производителем и и поставщиком стандартных электрических штабелеров в Ките. Помимо этого, мы также предлагаем самоходные тележки, складские тягачи, ричтраки, ножничные подъемники, ручное складское оборудование и др. Благодаря доступной цене и высокому качеству, наше оборудование пользуется популярностью в более чем 40 странах мира. Мы получили сертификат СЕ и ISO9001:2008. Если Вас заинтересовали наши стандартные электрические штабелеры, пожалуйста, свяжитесь с нами.
